1934

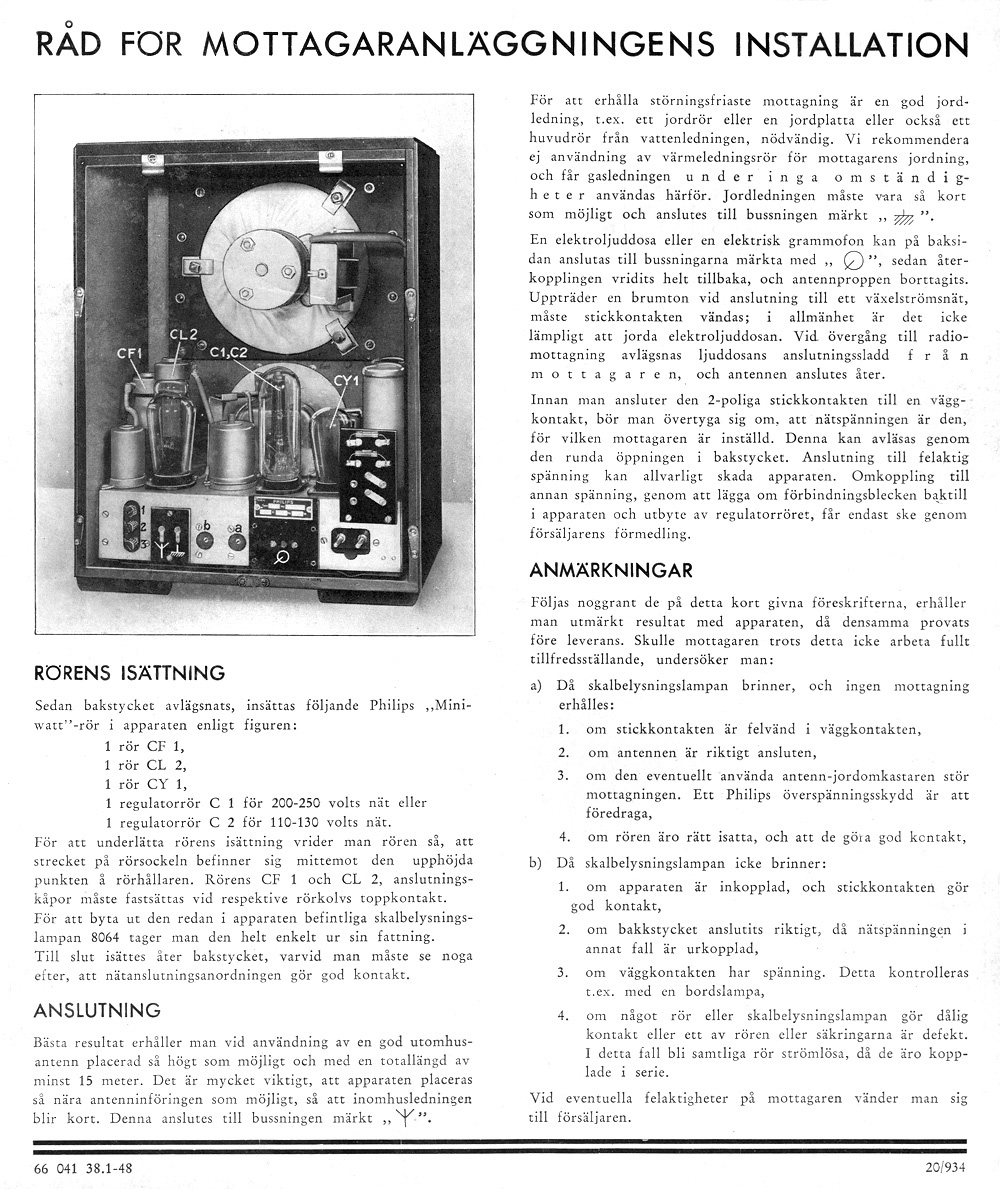

Kommentar från Håkan Lindberg: Philips 941 U är en allströmsmottagare, och i en sådan är rörens glödtrådar alltid seriekopplade. För att dämpa effekten av eventuella nätspänningsvariationer, och på det viset spara allströmsmottagarens glödtrådar, användes ibland en konstantströmregulator (ett regulatorrör), i princip en glödlampa som får högre resistans ju mer den glöder. Kopplingsschemat nedan beskriver en enkel allströmsmottagare från 1939, en Telefunken 239 U. (Typbeteckningens U står för Universal, d.v.s. allström.) C1 är konstantströmregulatorn. CY1 en halvvågslikriktare. ”A” är drosslar. Motståndet som är anslutet till anoden på CY1, och är märkt med fyra streck samt siffrorna 125 (Ω), är trådlindat för att klara högre ström.
