Perforeringsmaskiner

Perforeringsmaskiner ur 1903 års katalog från Robert W. Paul i London.

Perforeringsmaskin från Charles Urban i London, 1907 års katalog.
Den operforerade filmen (den högra rullen) passerar mellan de två hjulen. Det övre hjulet fungerar som stans och det undre som matris. Runt det övre hjulet sitter två parallella rader med 50 tänder som har perforeringshålens form och som passar in i hålen i det undre hjulet.

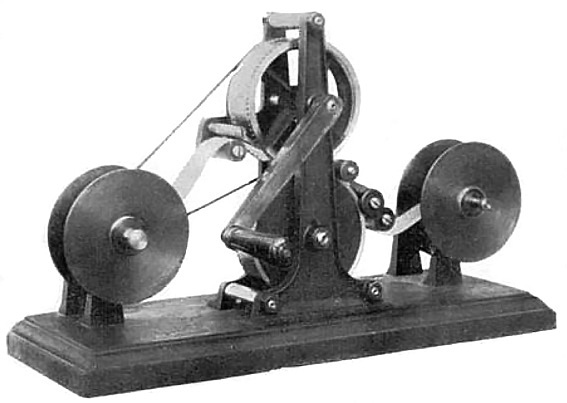

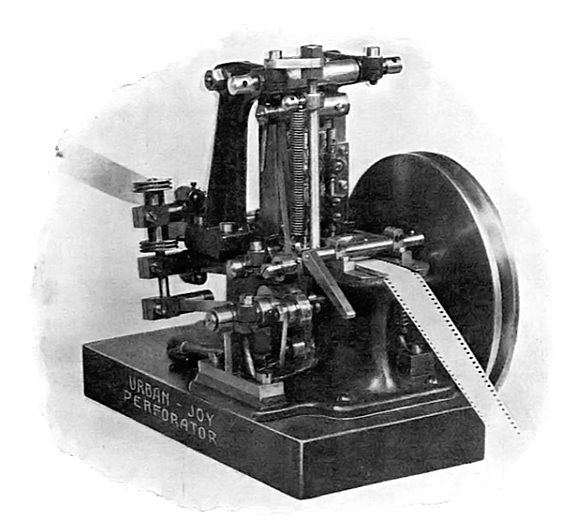

Perforeringsmaskin ur 1910 års katalog från Charles Urban i London.

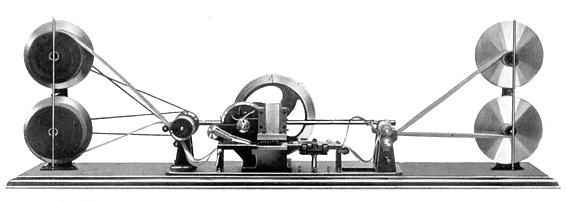

Schematisk bild av en perforeringsmaskin, som samtidigt perforerar två filmband. AA' rullar med film, som ska perforeras; BB' rullar för den perforerade filmen; C och D frammatningsanordning; F gripare, som ryckvis frammatar filmen; H slid med punsar.

Ur Uppfinningarnas bok, del IX,
P.A. Norstedt & Söners förlag
Stockholm, 1929

Perforeringsmaskin, tillverkad av Etablissements André Debrie i Frankrike.

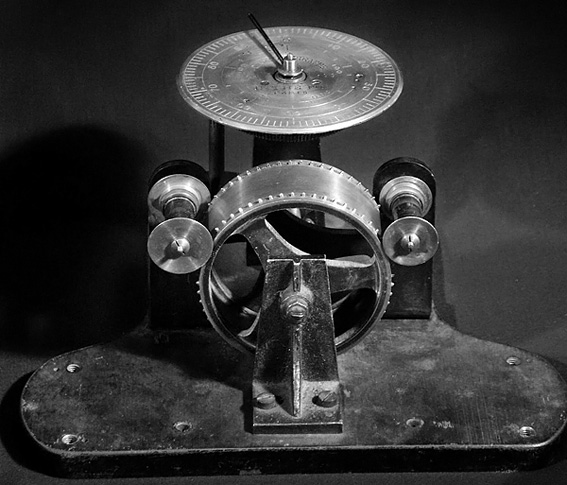

Anordning för att mäta perforeringen, tillverkad av Debrie.

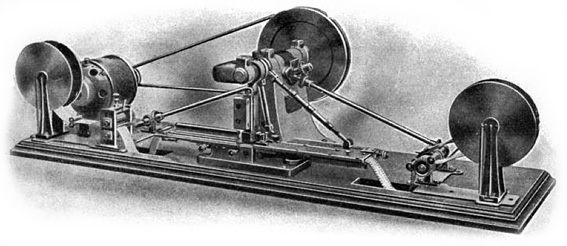

Perforeringsmaskin, tillverkad av Williamson Kinematograph Co., Ltd i London.

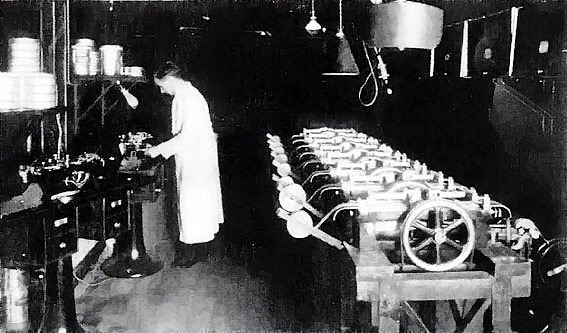

Till höger står åtta perforeringsmaskiner av Svenska Biografteaterns egen modell
placerade i företagets laboratorium på Malmskillnadsgatan 54 i Stockholm.

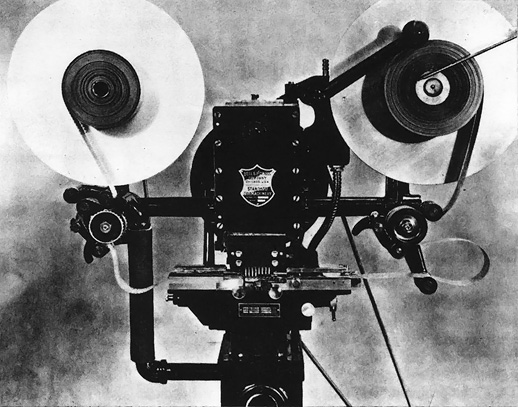

Den här maskinen är tillverkad av Bell & Howell i USA.
B&H började tillverka perforeringsmaskiner 1908.

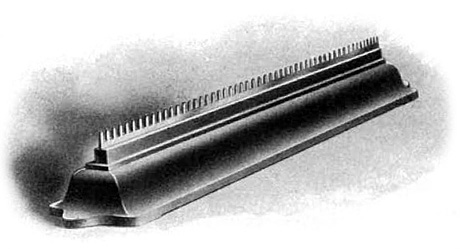

Bell & Howell.

Bell & Howell.

Perforeringsmaskin, tillverkad c:a 1911-12
av Etablissements André Debrie i Frankrike.

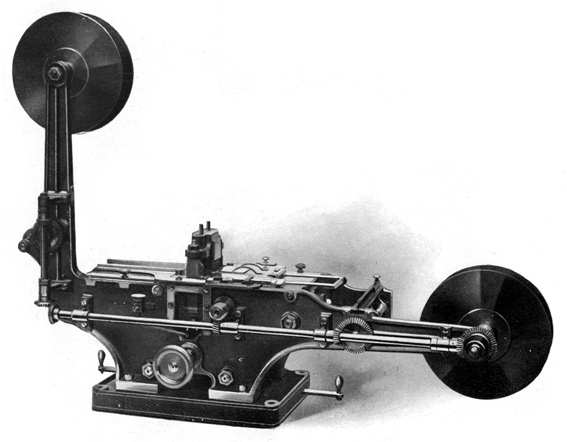

Perforeringsmaskin, tillverkad av Pathé Frères i Frankrike.
Ur Pathés katalog från 1920.

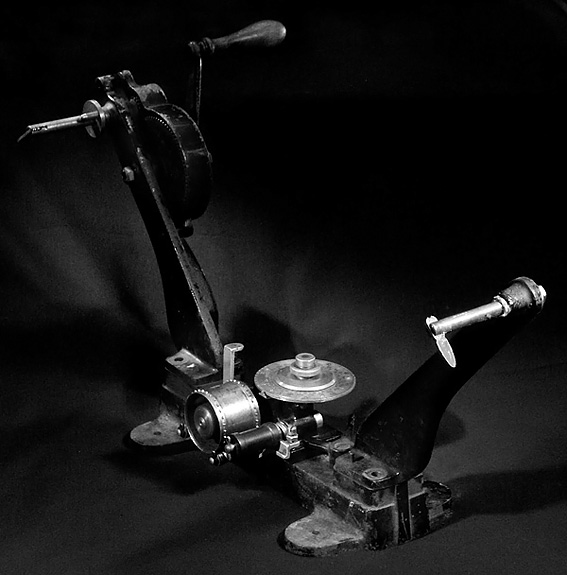

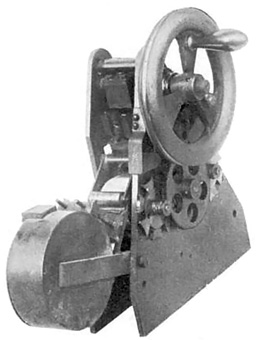

Omspolningsapparat som även mäter filmens längd,
tillverkad av Internationale Camera A.-G. (ICA).
Foto: Hanno-Heinz Fuchs / © Svenska Filminstitutet
