Neumann KM54 & KM56

Text och foto: Håkan Lindberg

Ljudtekniker som arbetade med film och television i början av 50-talet ville ha små mikrofoner. Men för att Neumann skulle kunna uppfylla deras önskan behövdes riktigt små elektronrör. Omkring 1953 började Telefunken tillverka ett sådant rör, med beteckningen AC701k.

Neumann KM53 var den första mikrofonen i KM-serien. (”KM” står för ”Kleinmikrophon”, d.v.s. liten mikrofon.) Modell KM53 lanserades 1953 och var en kula med membran av aluminium.

Året därpå introduceras KM54, en kardioid med membran av nickel. Ett nickelmembran kan göras mycket tunt, och tunna membran kan återge små vibrationer och ge stor detaljrikedom åt ljudet. Metallmembran har dessutom den fördelen att de tål värme från strålkastare betydligt bättre än plastmembran.

KM53 och KM54 tillverkades med tiden också som KM53a och KM53c samt KM54a och KM54c, allt eftersom elektroniken modifierades.

Ytterligare en modell i KM-serien kom 1955. Den fick beteckningen KM56, hade nickelmembran och var omställbar mellan kula, kardioid och åtta. En senare modell med upphottad elektronik fick beteckningen KM56c.

Alla mikrofoner i KM-serien som inte är ”c”-modeller, går att bygga om till ”c”. Resultatet blir ett lägre brus till priset av ett något annorlunda ljud.

KM53a, KM54a och KM56 finns dessutom med HF-tätade stora Tuchelkontakter, då med beteckningarna KM253 (kula), KM254 (njure) och KM256 (omställbar). Det finns även en modell med beteckningen KM256F, som saknar karakteristikomkopplare och istället fjärrkontrolleras från nätaggregatet.

Nätaggregat till dessa KM-mikrofoner: N52, NKM eller NN48. Batteriaggregat: BB12.

KM53a är 120 mm lång och väger 90 gram. Ø 21 mm.
KM54a är 130 mm lång och väger 110 gram. Ø 21 mm.
KM56c är 150 mm lång och väger 125 gram. Ø 21 mm.

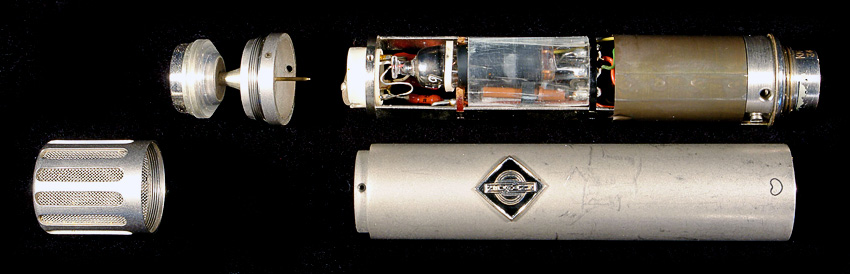

Neumann KM54a

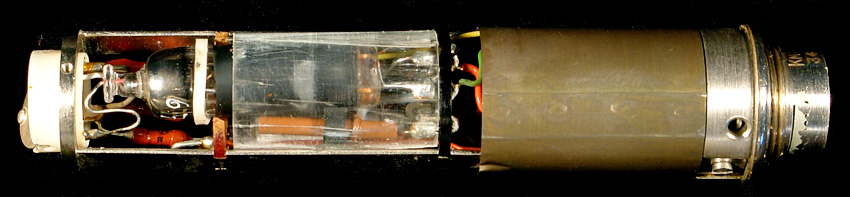

Närmast mikrofonens kontakt sitter en mymetallcylinder. Innanför den sitter transformatorn.
Mymetallens uppgift är att skärma av från störande magnetfält som kan förekomma i en TV-studio.

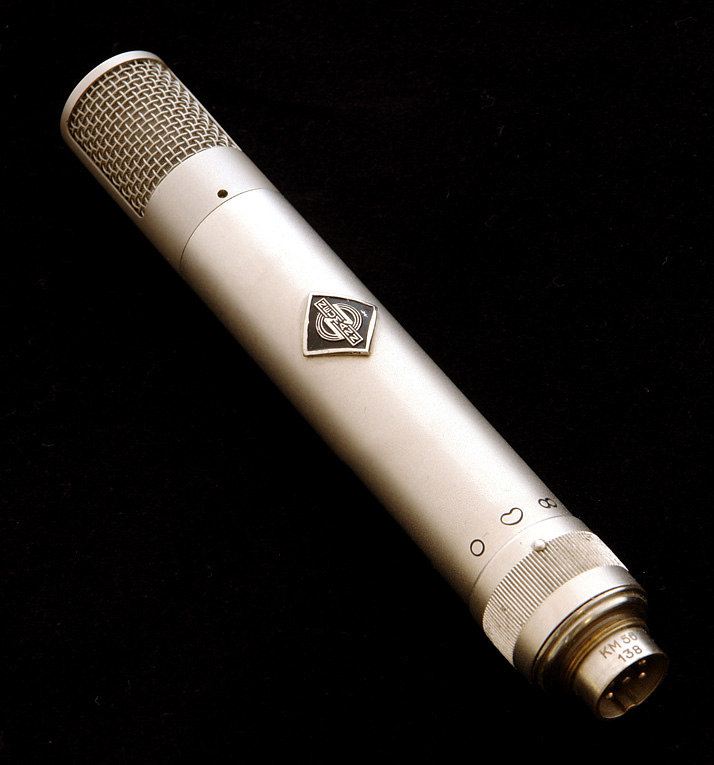

Neumann KM56



Telefunken AC701k
