Telefunken
Magnetophon M5
Telefunken M5 har 6 rör, 2 motorer, löstagbara tonhuvuden,
måtten (BHD) 560 x 307 x 504 mm, och väger c:a
50 kg.
Bandhastigheter: 76, 38 och 19 eller 38, 19 och 9,5 cm/sek.
| M5
(1954) |
Rör, mono, 9,5/19/38 eller
19/38/76 cm/s. |
| M5a
(1963) |
Rör, mono, direktdriven
kapstanmotor, 19/38 eller 38/76 cm/s. |
| M5b
(1965) |
Germaniumtransistorer,
finns i både mono och stereoversion, direktdriven kapstanmotor, 19/38
eller 38/76 cm/s. |
| M5c
(1968) |
Kiseltransistorer,
direktdriven kapstanmotor, 19/38 eller 38/76 cm/s, finns i både mono
och stereoversion. |
|

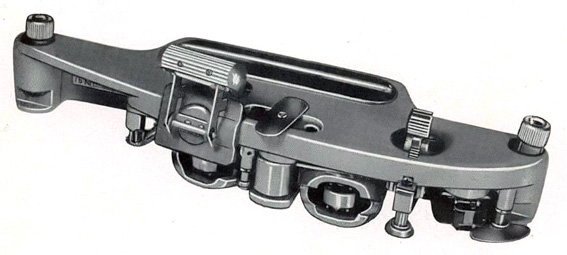

Mellan in- och avspelningshuvudet sitter Telefunkens välkända
utjämningsrulle (beruhigungsrolle) som är till för att hålla nere
modulationsbruset.
| Telefunken M5 tillverkades även i en version för
16 mm magnetfilm. Sveriges Radio hade några maskiner för överspelning
till perfo av främst filmade nyhetsinslag med ljud inspelat på
1/4"-band.
M5-16 liknade en vanlig M5, men hade bredare
brytrullar. Magnetfilmen drevs framåt med kapstanaxel och tryckrulle,
som ett 1/4-band, istället för med tandhjul som andra perfomaskiner.
För att uppnå synkrondrift fanns ett servosystem med en optisk avläsare
som räknade magnetfilmens perforeringshål.
Maskinen fanns i både koffert- och
studioutförande. SR hade koffertmodellen.
Telefunken M5-16 i studioutförande.
Telefunken M5-16.
Den här bilden kommer från en kort TV-film
med titeln ”Arbetet efter filminspelningen”,
som sändes i november 1962.
Telefunken M5-16.
|
