Neumann M49
Text och foto: Håkan Lindberg

I
slutet av 40-talet uppfann Herbert Grosskopf vid Nordwestdeutscher
Rundfunk ett sätt att elektriskt fjärrkontrollera
kondensatormikrofoners upptagningskarakteristik. Neumann fick i uppgift
att tillverka en mikrofon på tekniken.
Serieproduktionen kom igång alldeles i början av 1950-talet.
Modellbeteckningen blev M49. 1949 var nämligen året då mikrofonen konstruerades.
Karakteristiken
på M49 kan ställas om med en potentiometer på nätaggregatet. Du kan
välja allt mellan kula, kardioid och åtta. När du ställer om kan det brusa
så du bör vänta en liten stund innan inspelning.
M7-kapseln
i M49 har dubbla guldbelagda PVC-membran med gemensam bakplatta. Varje
halva fungerar som en kardioid, och genom att ändra
polarisationsspänningen på fram- och bakmembranen kan de två
kardioiderna ge kula, kardioid eller åtta.
Den röda
pricken under mikrofonens grill
indikerar att det är en Neumann M49 (från början en röd liten glaslins, se bild nedan). Vit prick (lins) betyder M50, som är en
kula.
I Sverige kom M49 att kallas för Björntanden.
|
|

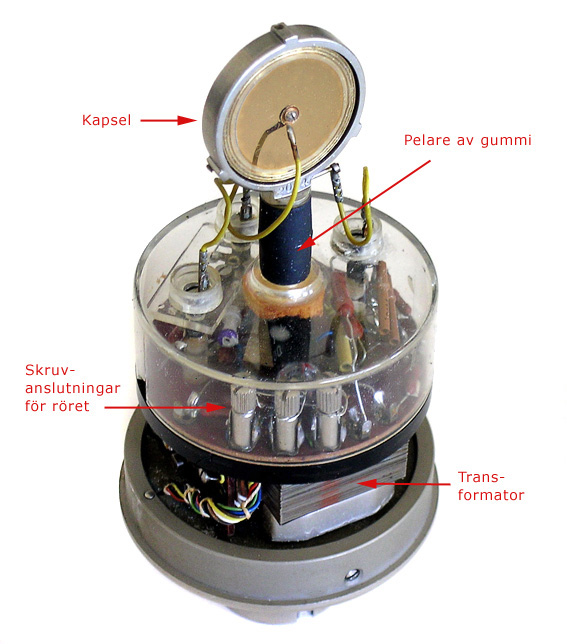

Så här ser det ut under huv och grill på en Neumann M49 med M7-kapsel.

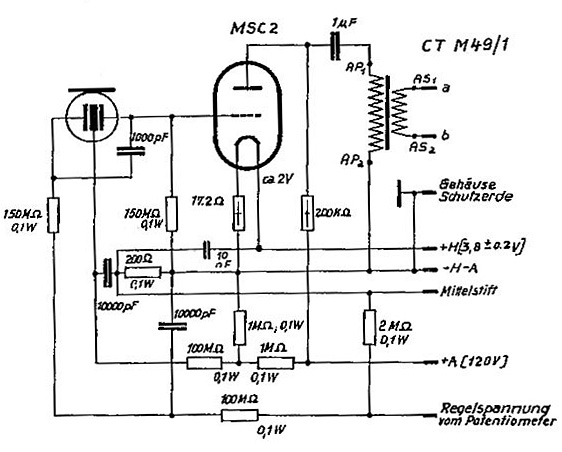

M49 började som sagt säljas i början av 1950-talet och hade på den tiden ett Hiller MSC2-rör. 1954
bytte man till Telefunkens AC701k (k = klingarm = låg mikrofoni). Röret ligger under gummipelaren.
Genom
åren tillverkades M49 i olika modeller. M49b kom 1958. Den fick en ny
kapsel (K49), samt en ny transformator (BV11), med utgångsimpedans
omställbar mellan 50 och 200 ohm. För att få lägre distorsion i M49b ökades
rörets strömförbrukningen från 0,45 till 0,73 mA.
M49b/c lanserades 1961, och M49c kom 1963. En ny kretslösning gör de
här modellerna tystare. Det är ingen skillnad på b/c och c. M49b/c är
helt enkelt b-modeller som blivit ombyggda till c.
Alla M49 efter 1957 har ett omkopplarbleck i sitt inre som gör det
möjligt att ställa mikrofonen i läge ”enbart kardioid”. Då kopplas det
bakre membranet bort, vilket ger mikrofonen 4 dB bättre
signal-brusförhållande jämfört med när kardioidinställningen görs från
nätaggregatet.
En modell av M49 med
beteckningen M249 släpptes 1961. Den hade en mindre 7-pinnars Tuchel
med bättre RF-isolering och gänga i stället för bajonett. Annars ingen skillnad. (Den äldre
kontakten har 8 pinnar.) Det tillverkades även en version av M50 med beteckningen M250, även den med 7-pinnars Tuchel.
Neumann tillverkade ungefär 2500 exemplar av M49-typ från början av 50-talet fram till 1974.
|

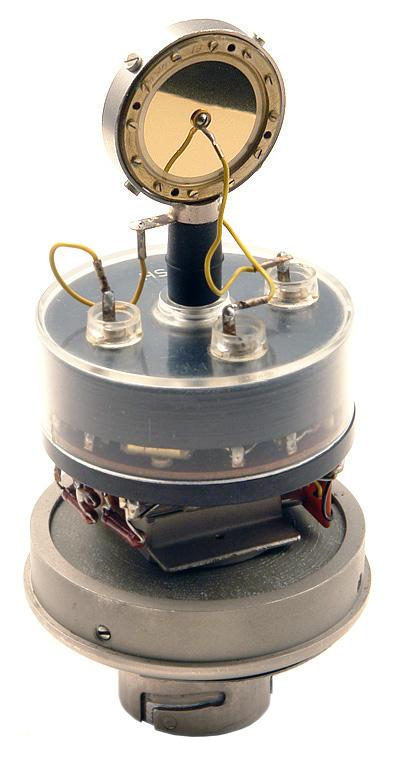

Neumann M49b med en K49-kapsel.

|

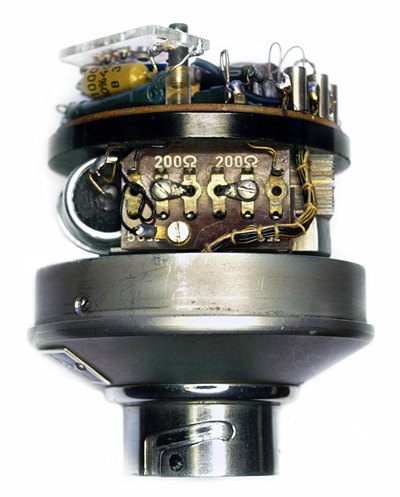

Det kan se väldigt olika ut under plastlocket på en Neumann M49b.

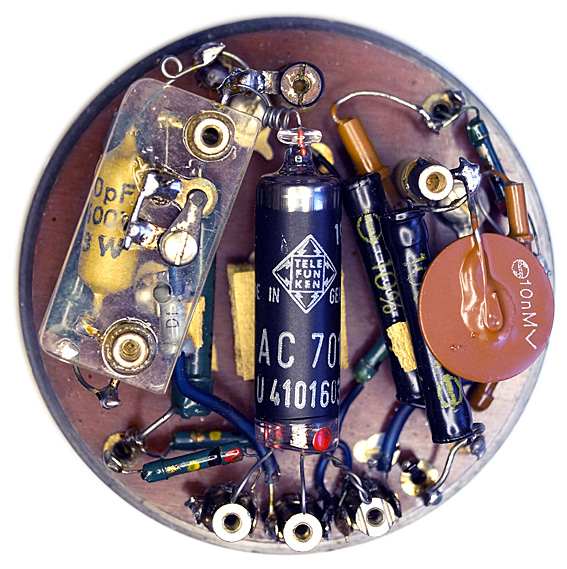

Bilden ovan visar hur det kan se ut inför en renovering.
Röret
vilar på en bit stötdämpande svampgummi som ofta blivit torrt med åren
och därför måste bytas ut. Andra komponenter är dämpade på samma sätt.
På den genomskinliga lilla plastskivan till vänster sitter en
omkopplare för att ställa mikrofonen i enbart kardioid. Här dock
kortsluten.
Rörets översta ledare är formad till en korkskruv så att man inte ska bryta sönder glaset vid service. Normalt brukar alla rörets ledare vara formade på samma sätt.
På det här exemplaret har man plockat bort skruvarna som ska hålla
rörets nedre ledare på plats och i stället monterat dem på lödöron i botten på de
tre distansrören.
Pertinaxskivan, som komponenterna är monterade på, sitt på en bakelitskiva som ger stadga och är fäste för transformatorn.
I mikrofonens botten, närmast kontakten, sitter
en gummiskiva med ett nedre fäste för transformatorn. Gummiskivans
uppgift är att göra mikrofonens innanmäte mjukt upphängt. Intill
transformatorn sitter en stor kondensator på 1 µF.
|

Högst upp pertinaxsskivan med småkomponenter. Under den bakelitskivan.
Sedan transformatorn, och kondensatorn på 1 µF.

En
liten kapsel, med ett membran på 5-10 millimeters diameter, har sin
resonasfrekvens en bra bit över 20 kHz. Frekvenskurvan för en mikrofon
med ett sådant membran blir alltså mycket rak upp till
resonansfrekvensen.

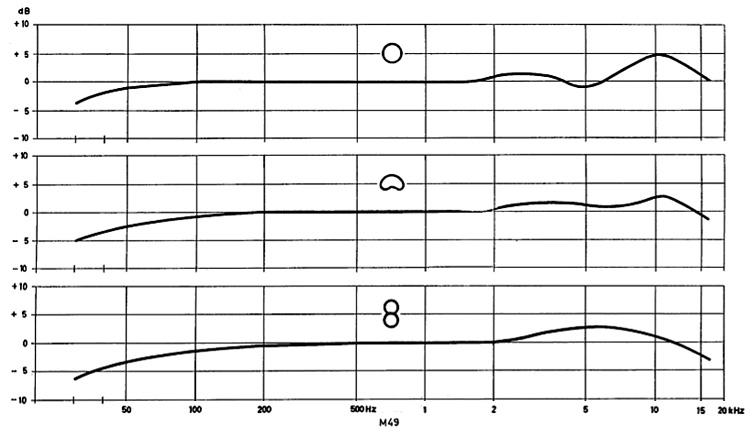

En mikrofon med stora membran
har däremot sin resonansfrekvens inom det hörbara området, i det här
fallet strax ovanför 2 kHz. Den höjning som finns vid
resonansfrekvensen kompenseras vanligen genom hålen i bakplattan och
skyddsgallrets utformning. Men ofta låter man höjningen vara kvar,
något dämpad för att ge luftighet åt ljudbilden. |
|
