Neumann SM-2 (1957)
Text och foto: Håkan Lindberg





Världens första stereomikrofon började tillverkas 1957 av Neumann i Berlin och fick beteckningen SM-2. Konkurrens fick den först 1959 av AKG C-24. Även den svenska mikrofontillverkaren Pearl fanns med i startfältet.

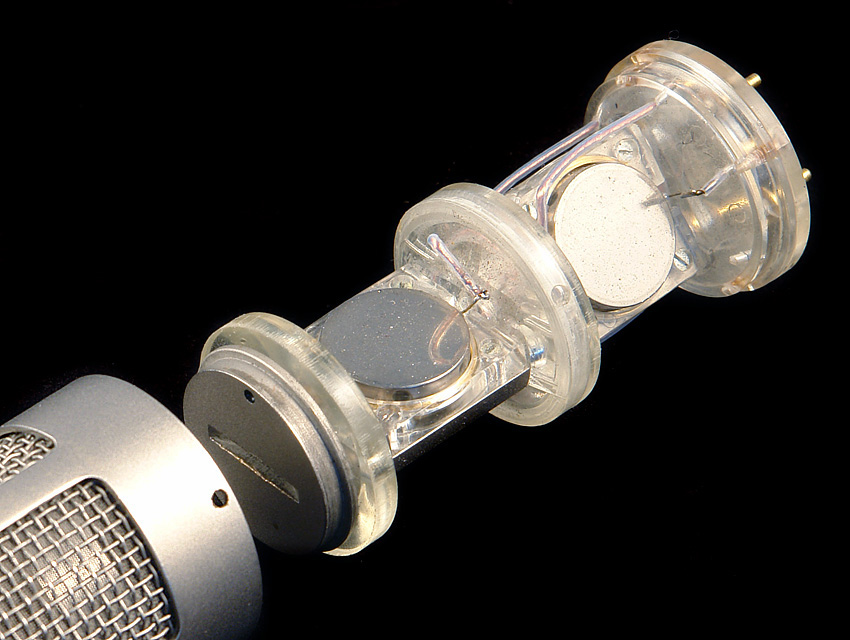

Kapslarna i SM-2 är av samma modell som i Neumann KM-56 (KK56, senare KK58), och har alltså dubbla nickelmembran.

Den översta kapseln i SM-2 kan vridas 270° i förhållande till den undre.

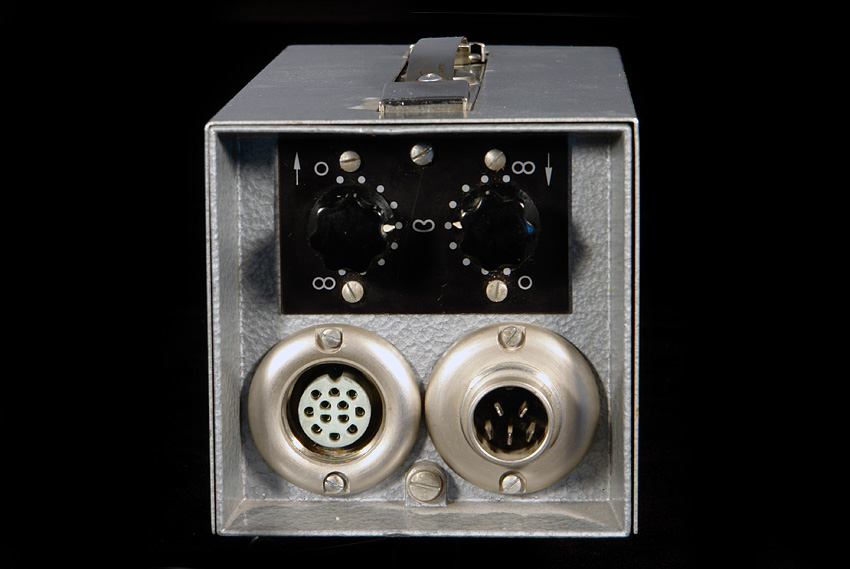

Riktningskarakteristiken för de båda kapslarna kan ställas i nio lägen mellan kula, kardioid och åtta. Inställningen sker med två vridomkopplare på nätaggregatet.

Mikrofonen är 21 mm lång, har en diameter på 30 mm och väger 270 gram.
De båda rören i SM-2 är Telefunkens AC-701k.
Nätaggregatet har beteckningen NSMa.

Tillverkningen av SM-2 upphörde 1966. Efterföljaren, Neumann SM-69, började tillverkas 1964. Samma år lanserade Microtech Gefell stereomikrofonen ZUM-64.

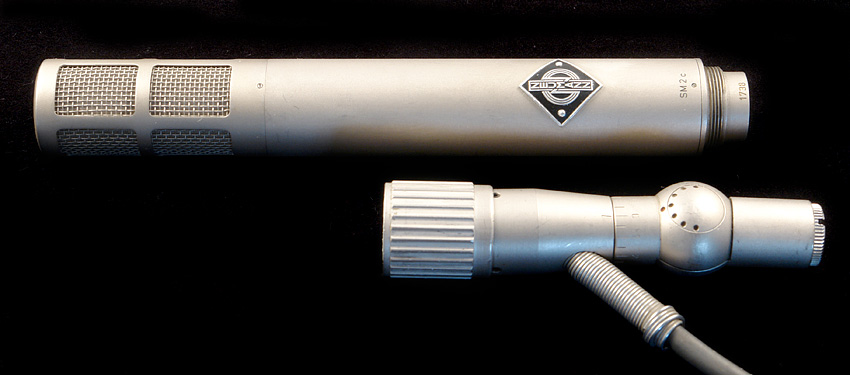

SM-2 tillverkades även i en modell med beteckningen SM-23, som skiljer sig från SM-2 genom att den använder sig av två separata nätaggregat, istället för ett enda. SM-23 kan ses som två mikrofoner i en kropp, allting är nämligen skilt åt.

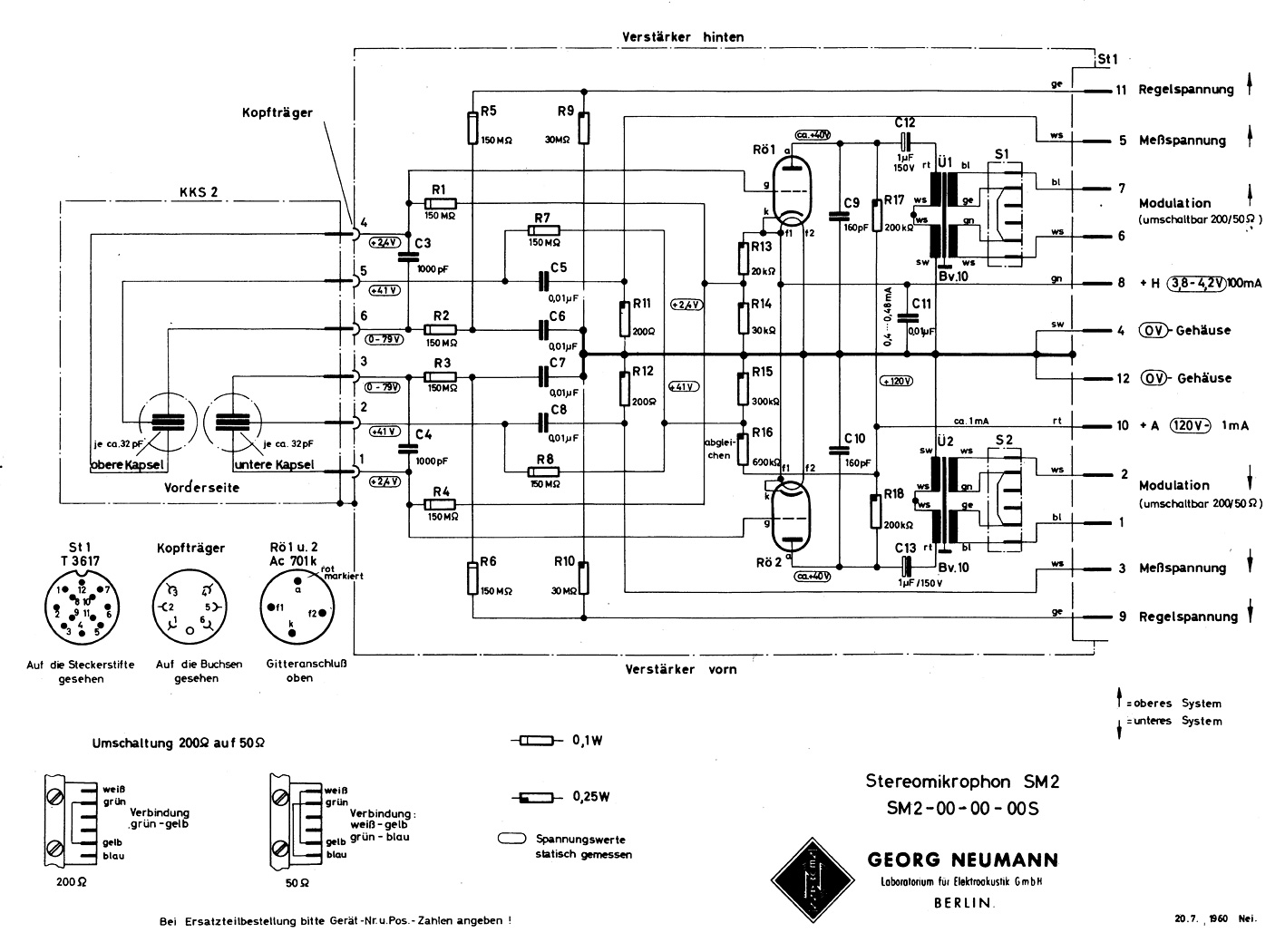

Klicka här om du vill se ett schema på SM2.
Här finns mikrofonens schema som PDF-fil.

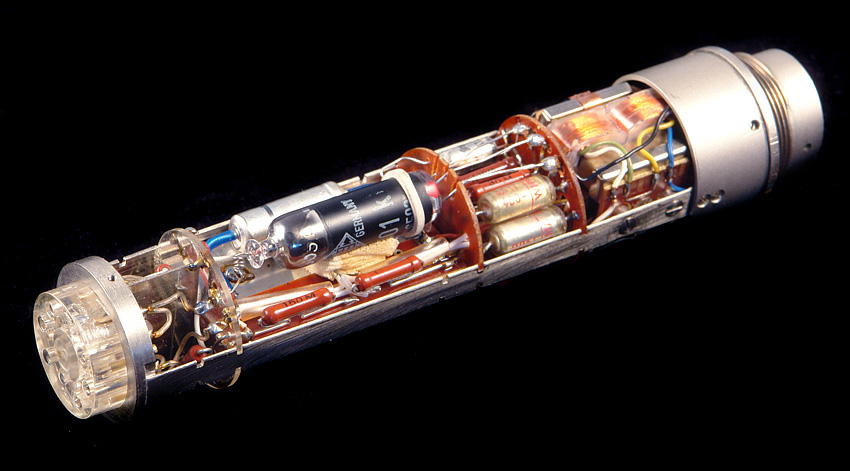

Ett vackert bygge!
Det sitter två AC-701k och två transformatorer i den kompakta mikrofonkroppen.

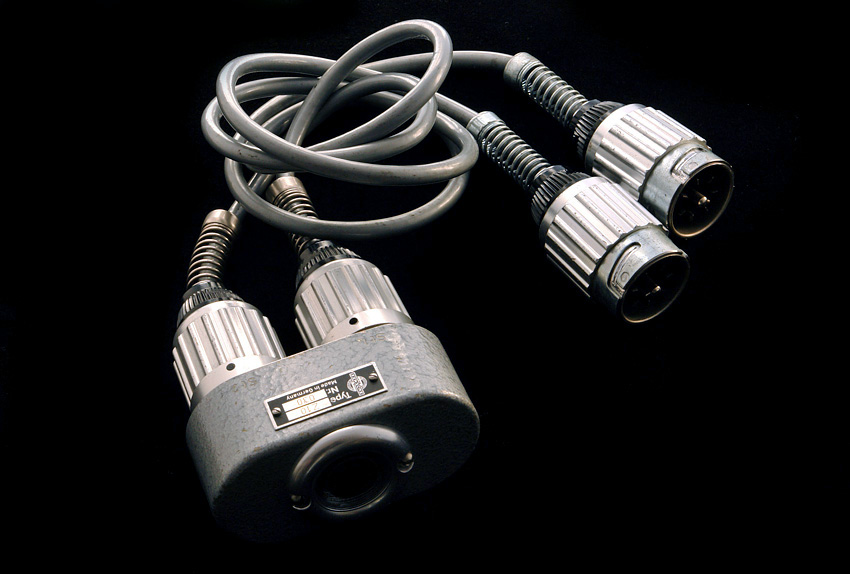

Kablage till en SM-2 när den matas från två nätaggregat typ N52.
